ロボットアームハーネス受注加工：フレキシブル伝送と気電一体の技術ブレークスルー

著者: Monica

2026-09-20

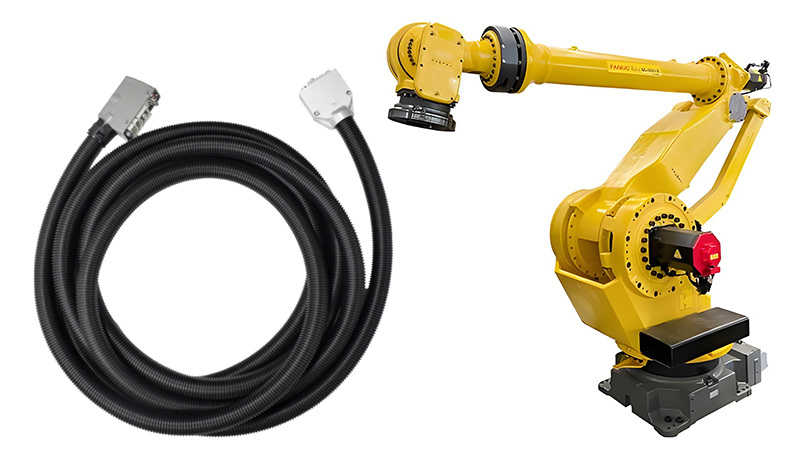

産業用ロボット自動化生産ラインにおいて、ロボットアームは核心的な実行ユニットであり、内部ハーネスの信頼性

が装置の安定稼働を左右します。ハーネスソリューション専門メーカーである Kable-X は、産業用ハーネス分野で約

20 年の実績を保有しています。ロボットアームの高動的な動きに対応し、高フレキシブル性、耐疲労性、気電一体構

造を備えた受注ハーネスを開発し、スマート機器の精密制御を支えます。
ロボットアームは高頻度で大きな往復屈曲を繰り返すため、ハーネスに厳しい機械的性能が求められます。当社は特殊

トラックチェーンケーブルを採用し、二重銀メッキ導体により信号安定性と耐食性を高めます。外被には耐摩耗・耐油

性の TPE または PUR を使用し、最適化された撚り構造により 100 万回以上のトラックチェーン屈曲に耐え、芯線破断

や絶縁破損を防ぎます。8m を超える長距離配線では、導体断面積とシールド被覆率を計算し、信号減衰を抑え、制御

信号をリアルタイムで同期させます。
エンドエフェクタの空圧要件に対応するため、Kable-X は気電一体の統合設計を実現しました。エアチューブと信号ケ

ーブルを一体化することで、スペースを節約し、配線の絡まりを防止します。溶接ロボットやパレタイズロボットに適

し、電力、信号、圧縮空気を同時に伝送可能です。角型、丸型防水コネクタなど、インターフェースに合わせた金型製

作に対応します。
Kable-X は設計から量産までワンストップで受注加工を提供します。IATF16949 品質体制のもと、原材料入荷検査、圧

着断面解析、屈曲試験、気密試験を実施し、工業規格を満たします。エンジニアがプロジェクト初期から参加し、動

作軌跡、負荷、環境条件に基づき最適な配線レイアウトと材料提案を行います。
