Model No: 20210713-20210713-DSCF0003-3

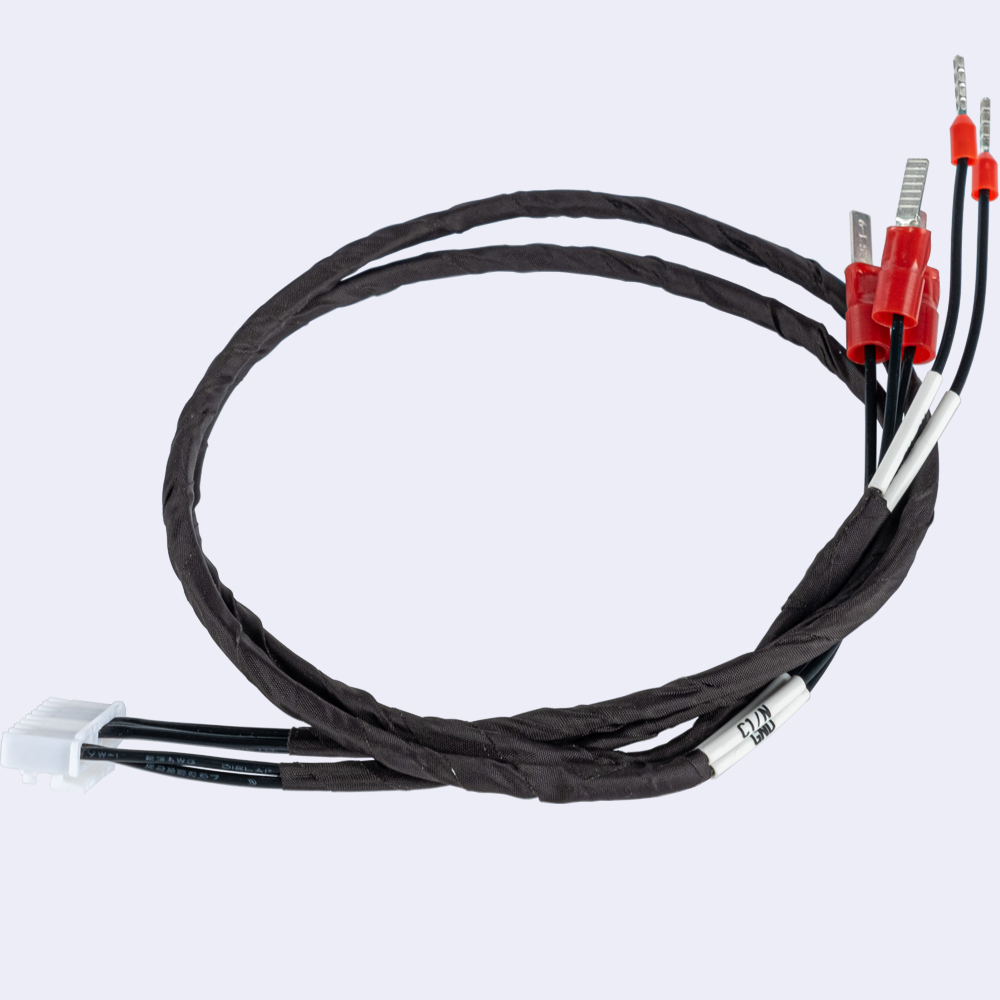

スイッチワイヤーハーネス
コントロールワイヤハーネスとも呼ばれるスイッチワイヤハーネスは、スイッチと電気コンポーネントを組み合わせたコレクションであり、通常は車両、エレベーター、ロボットなどなどの機器で使用され、電力、データ、制御信号を提供します。
配達 :
EXW,FOB,CIF,DAP,DDU
最小注文 :
1000 ピース
供給能力 :
1000000ピース / 年
ストッキング期間 :
45日
元の生産地 :
中国
数量 :
スイッチワイヤーハーネスの説明
スイッチワイヤハーネスは、通常、ケーブル、コネクタ、スイッチング機能のスイッチユニットで構成されます。これらのコネクタとスイッチユニットは通常、事前に組み立てられ、車両とデバイスのメインコントロールパネルに挿入されます。この種のスイッチワイヤハーネスは、特定の機器の要件に対して特定の長さと形状になるように一般的に設計されています。
スイッチワイヤハーネスの数と多様性は、機器の複雑さと使用シナリオに依存します。機器は、より良い回路接続管理を促進し、信頼性を高め、信号障害を回避するために、複数のスイッチワイヤーハーネスと組み合わせる必要がある場合があります。この状況では、さまざまな色のケーブルで構成されるスイッチワイヤハーネスは、回路とケーブルの識別に役立ちます。
スイッチワイヤハーネス仕様
製品名 | スイッチワイヤーハーネス |
仕様 | カスタムケーブル＆ワイヤーハーネス / OEM、ODM 100％オープンおよび短絡テスト 電圧：DC 500V 0.1S ROHSに適合するすべての材料 熱縮小チューブ：2.0mm白い環境に優しい耐電圧600V 125℃印刷なし |
応用 | 工業用品 |
絶縁抵抗 | ≥50mΩ |
抵抗について | ≤1Ω |
塩スプレーテスト | 48時間以上 |
コネクタ | ハウジング：HSG 8p Ph2.5mm白いシングルローDLL P/N：TJC3B-8Y ターミナル1：28〜22＃DLL P/N：TJC3B-Tで適用可能なPH2.5mm缶詰臭素青銅 ターミナル2：チューブ型の赤断熱アプリケーベワイヤ直径22＃KST P/N：E0508 ターミナル3：2.8mmブレード型の缶詰ブラス赤PVC断熱該当するワイヤ直径22〜16＃KST P/N：DBNY1-9 |
ケーブル | ケーブル1：UL1332 1CX22＃19/0.15 -65〜200℃OD：1.42mmブラック ケーブル2：UL1332 1CX22＃19/0.15 -65〜200℃OD：1.42mmブラック |
Moq | サンプル注文/小注文を受け入れることができます |
R＆D | 完全なエンジニアリングおよび設計サービスを提供します |
証明書 | ISO13485、ISO14001、ISO9001、IATF16949、UL、IPC620、IMDS、ROHS、REACH |
QC | 合格したISO 9001：2015品質管理システム。すべての製品は、配達前に100％のテストです。 ULファクトリーコンプライアンス証明書。 |
