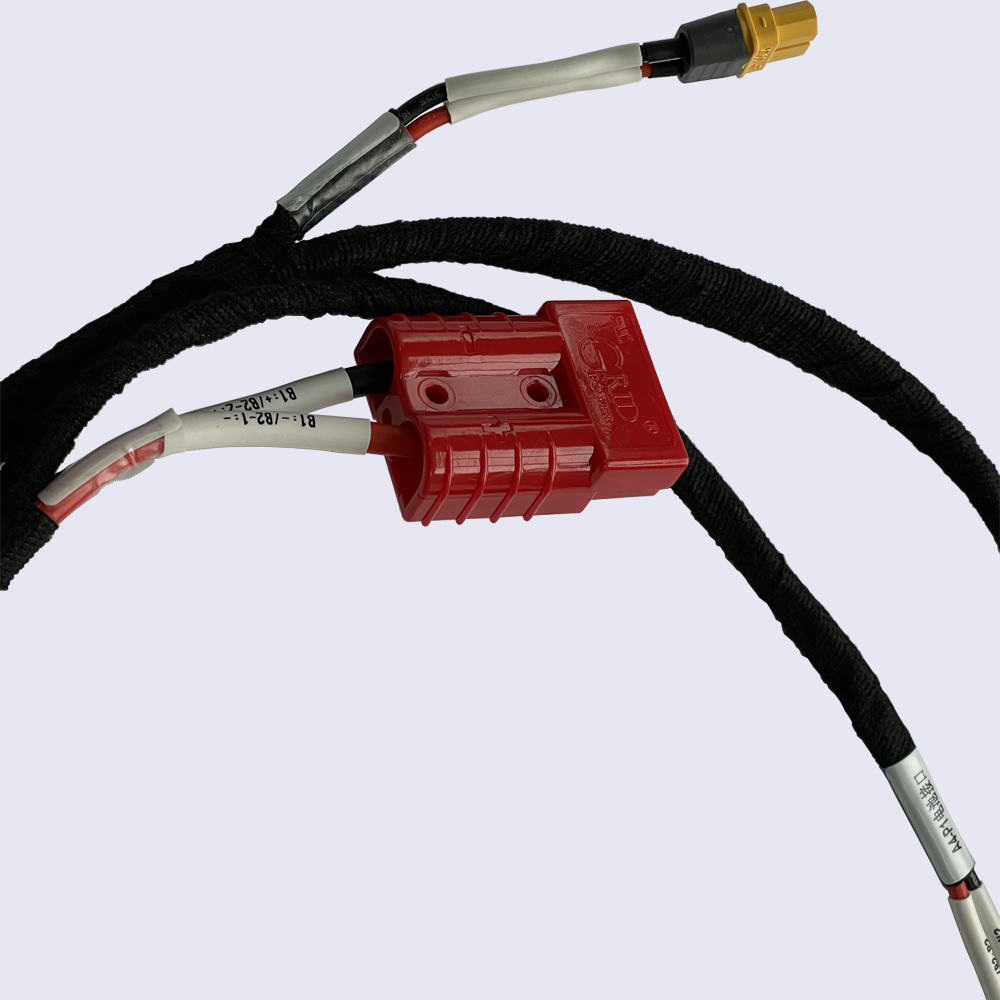

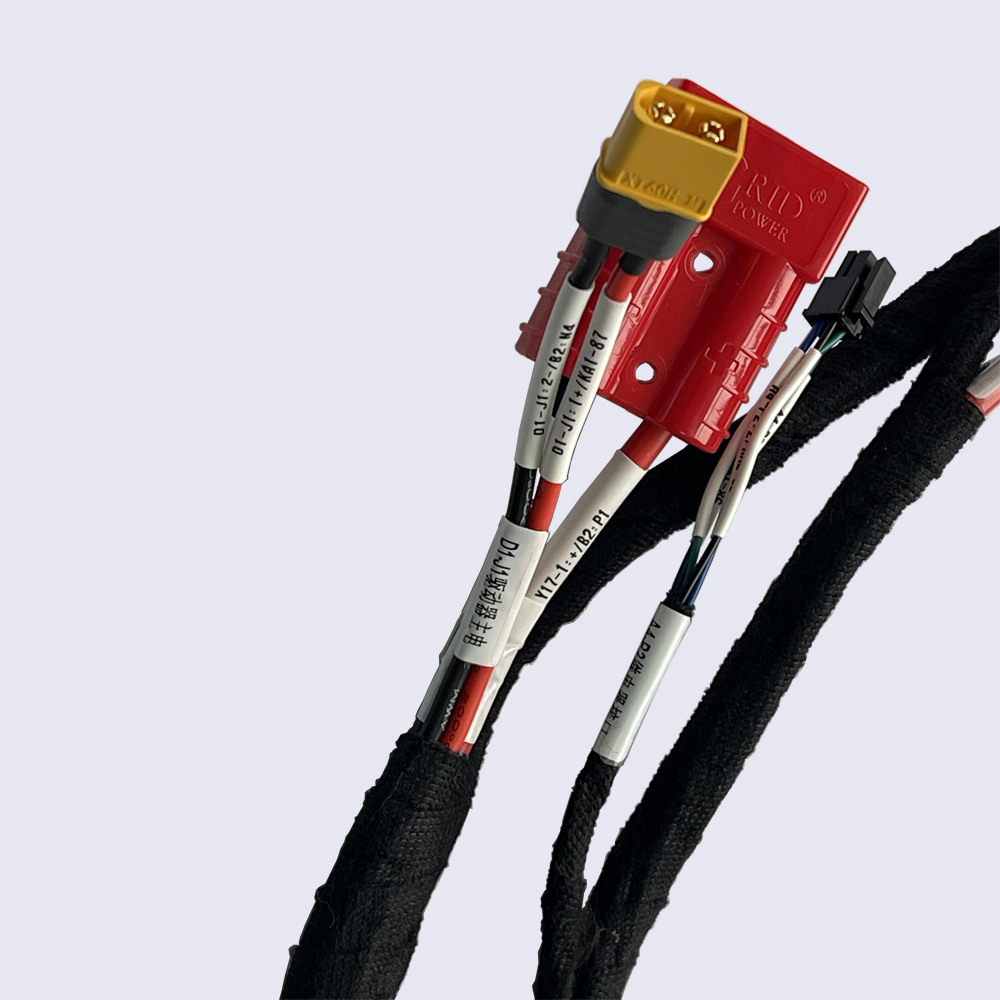

パワーケーブルアセンブリ
概要
パワーケーブルアセンブリは、さまざまな種類の電気信号とエネルギーを伝える原因となる多くのワイヤで構成されています。電源ケーブルアセンブリの設計では、トランスミッション電圧、電流、保護、信頼性などの多くのアカウントを考慮する必要があります。したがって、電力ケーブルアセンブリは、車両の電気機器、システム、エンジン、およびステアリング操作装置を接続する上で重要な役割を果たします。
仕様
製品名 | パワーケーブルアセンブリ |
仕様 | カスタムケーブル＆ワイヤーハーネス / OEM、ODM 100％開回路および短絡テスト 電圧：DC 300V 0.1S リレー：DJ7051A-6.3-9.5-21 熱収縮性チューブ1：5.0mm白い環境に優しい耐電圧600V 125℃印刷なし 熱収縮性チューブ2：5.0mmブラック環境に優しい耐電圧600V 125℃ ラベル：透明なフィルム印刷可能な白い領域W25.4mm*L40.0mm-12.7mmを含むペット フランネレット：ペットテープ片面接着剤ブラック炎遅延w = 19mm |
応用 | 車両 |
絶縁抵抗 | ≥5MΩ |
抵抗について | ≤3Ω |
塩スプレーテスト | 48時間以上 |
コネクタ | プラグ1：2ピンPA66 UL94-V0黄色、メッキターミナルP/N：XT601-F プラグ2：2ピンPA66 UL94-V0黄色、メッキターミナルP/N：XT60H-M ハウジング1：2p赤いシングルローPBT UL94V-0 P/N：MPC50-G992G1 ハウジング2：2*2p PH3.0mmナイロン66ダブルロウブラックHX P/N：HX30002-4P 端子1：8＃p/n：S5952で適用可能な缶詰銅 ターミナル2：PH3.0mm缶詰蛍光青銅適用可能なワイヤ直径28＃-22＃HX P/N：HX30001-PT ターミナル3：8.5mmラウンド端子缶済み銅適用可能なワイヤ直径8mm²XMK P/N：SC10-8 ターミナル4：6.5mmラウンドプレート端子缶詰赤銅適用可能なワイヤ直径12-10＃XMK P/N：RNB5.5-6 ターミナル5：チューブ型の缶詰赤銅適用可能なワイヤ直径2x2.5mm²ブラックPVC断熱XMK P/N：TE2510 ターミナル6：チューブ型の缶詰赤銅適用ワイヤ直径6.0mm²ブラックPVC断熱XMK P/N：E6012 ターミナル7：チューブ型の該当するワイヤー番号6mm²ktP/N：E6012（赤いプラスチック成分） 端子8：チューブ型の適用可能なワイヤ番号2.5mm²P/N：E2510（赤いプラスチック成分） ターミナル9：チューブ型の適用可能なワイヤ番号2.5mm²P/N：E2510（黒いプラスチック成分） ターミナル10：リレーベースのターミナルブラスピクルリング9.5プラグスプリングターミナルとバーブ ターミナル11：リレーベースのターミナルブラスピクルリング6.3プラグスプリングターミナルとバーブ |
ケーブル | ケーブル1：UL3135 1CX14＃200℃600VOD：3.4±0.15mm黒 ケーブル2：UL3135 1CX14＃200℃600VOD：3.4±0.15mm赤 ケーブル3：UL3135 1CX10＃ブラック ケーブル4：UL3135 1CX10＃赤 ケーブル5：UL1007 1CX24＃80℃OD：1.40mmブラック ケーブル6：UL1007 1CX24＃80℃OD：1.40mm緑 ケーブル7：UL1007 1CX24＃80℃OD：1.40mm青 ケーブル8：UL3135 1CX16＃200℃600VOD：3.0±0.08mmブラック ケーブル9：UL3135 1CX16＃赤 |
Moq | サンプル注文/小注文を受け入れることができます |
R＆D | 完全なエンジニアリングおよび設計サービスを提供します |
証明書 | ISO13485、ISO14001、ISO9001、IATF16949、UL、IPC620、IMDS、ROHS、REACH |
QC | 合格したISO 9001：2015品質管理システム。すべての製品は、配達前に100％のテストです。 ULファクトリーコンプライアンス証明書。 |
